PT系列直插式接線端子 | Products

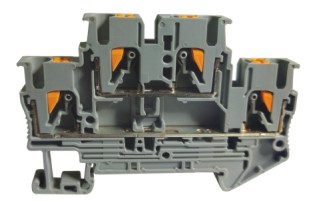

PTTB2.5
產品類型多層接線端子應用領域鐵路工業連接量4行數2電位2絕緣特性過電壓類別III污染等級3電氣特性額定浪涌電壓6 kV額定條件下的最大功耗0.77 W連接數據每層的…
點擊數：4966
詳細描述
- 技術參數
- 尺寸圖
- 訂購方式
- 相關附件
- pdf下載
|
產品類型
|
多層接線端子
|
|
應用領域
|
鐵路工業
|
|
連接量
|
4
|
|
行數
|
2
|
|
電位
|
2
|
|
絕緣特性
|
|
過電壓類別
|
III
|
|
污染等級
|
3
|
|
額定浪涌電壓
|
6 kV
|
|
額定條件下的最大功耗
|
0.77 W
|
|
每層的連接數量
|
2
|
|
額定橫截面
|
2.5 mm2
|
|
額定接線容量AWG
|
12
|
|
第一和第二層
|
|
剝線長度
|
8 mm ... 10 mm
|
|
塞規
|
A4
|
|
連接符合標準
|
IEC 60947-7-1
|
|
硬導線橫截面
|
0.14 mm2 ... 4 mm2
|
|
橫截面 AWG
|
26 ... 12
|
|
柔性導線橫截面
|
0.14 mm2 ... 4 mm2
|
|
導線橫截面，柔性[AWG]
|
26 ... 14
|
|
柔性導線橫截面（套管，帶/不帶塑料絕緣管）
|
0.14 mm2 ... 2.5 mm2
|
|
柔性導線橫截面（帶塑料絕緣管的套管）
|
0.14 mm2 ... 2.5 mm2
|
|
柔性導線橫截面（具有相同橫截面的2根導線，帶TWIN套管和塑料套管）
|
0.5 mm2
|
|
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管
|
0.5 mm2
|
|
標稱電流
|
22 A (2.5 mm2，可連接導線橫截面)
|
|
最大負載電流
|
26 A (具有4 mm2導線橫截面，剛性)
|
|
額定電壓
|
500 V
|
|
額定橫截面
|
2.5 mm2
|
|
第一和第二層 直接插拔式連接橫截面
|
|
硬導線橫截面
|
0.34 mm2 ... 4 mm2
|
|
柔性導線橫截面（套管，帶/不帶塑料絕緣管）
|
0.34 mm2 ... 2.5 mm2
|
|
柔性導線橫截面（帶塑料絕緣管的套管）
|
0.34 mm2 ... 2.5 mm2
|
|
額定參數 (ATEX/IECEx)
|
|
ATEX證書
|
PTB 09 ATEX 1111 U
|
|
IEC防爆證書
|
IECEx PTB 10.0021 U
|
|
標識
|
Ex eb IIC Gb
|
|
工作溫度范圍
|
-60 °C ... 110 °C
|
|
Ex認證附件
|
3211634 D-PTTB 2,5
|
|
3030747 ATP-STTB 4
|
|
1204517 SZF 1-0,6X3,5
|
|
3022276 CLIPFIX 35-5
|
|
3022218 CLIPFIX 35
|
|
插入式橋接件 / FBS 2-5 / 3030161
|
|
插入式橋接件 / FBS 3-5 / 3030174
|
|
插入式橋接件 / FBS 4-5 / 3030187
|
|
插入式橋接件 / FBS 5-5 / 3030190
|
|
插入式橋接件 / FBS 10-5 / 3030213
|
|
插入式橋接件 / FBS 20-5 / 3030226
|
|
插入式橋接件 / FBS 50-5 / 3038930
|
|
橋接數據
|
16 A / 2.5 mm2
|
|
防爆溫度上升
|
40 K (18 A / 2.5 mm2)
|
|
標稱工作電壓
|
400 V
|
|
用于使用橋接件進行橋接
|
440 V
|
|
- 不相鄰的接線端子之間橋接
|
352 V
|
|
- 切割至所需長度的橋接
|
166 V
|
|
- 切割至所需長度的橋接，帶蓋板
|
352 V
|
|
- 切割至所需長度的橋接，帶分隔板
|
440 V
|
|
額定絕緣電壓
|
400 V
|
|
Ex等級 常規
|
|
額定電流
|
18 A
|
|
最大負載電流
|
22 A
|
|
Ex 連接數據 概述
|
|
額定橫截面
|
2.5 mm2
|
|
額定接線容量AWG
|
14
|
|
剛性接線容量
|
0.14 mm2 ... 4 mm2
|
|
接線容量AWG
|
26 ... 12
|
|
柔性接線容量
|
0.14 mm2 ... 2.5 mm2
|
|
接線容量AWG
|
26 ... 14
|
|
Ex等級 第1層
|
|
接觸電阻
|
1.2 mΩ
|
|
Ex等級 第2層
|
|
接觸電阻
|
0.92 mΩ
|
|
寬度
|
5.2 mm
|
|
端板寬度
|
2.2 mm
|
|
高度
|
45.8 mm
|
|
NS 35/15高度
|
55 mm
|
|
NS 35/7,5高度
|
47.5 mm
|
|
高度
|
1.87 "
|
|
長度
|
68 mm
|
|
顏色
|
灰色
|
|
阻燃等級，符合UL 94
|
V0
|
|
絕緣材料組
|
I
|
|
絕緣材料
|
PA
|
|
低溫下的靜態絕緣材料應用
|
-60 °C
|
|
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））
|
130 °C
|
|
絕緣材料相對溫度指數（電氣，UL 746 B）
|
130 °C
|
|
鐵路車輛的防火保護 (DIN EN 45545-2) R22
|
HL 1 - HL 3
|
|
鐵路車輛的防火保護 (DIN EN 45545-2) R23
|
HL 1 - HL 3
|
|
鐵路車輛的防火保護 (DIN EN 45545-2) R24
|
HL 1 - HL 3
|
|
鐵路車輛的防火保護 (DIN EN 45545-2) R26
|
HL 1 - HL 3
|
|
量熱釋熱NFPA 130 (ASTM E 1354)
|
28 MJ/kg
|
|
表面可燃性NFPA 130 (ASTM E 162)
|
通過
|
|
煙霧比光密度NFPA 130 (ASTM E 662)
|
通過
|
|
煙氣毒性NFPA 130 (SMP 800C)
|
通過
|
|
電涌電壓測試
|
|
測試電壓設定值
|
7.3 kV
|
|
結果
|
通過測試
|
|
溫升測試
|
|
溫度上升要求測試
|
溫度上升 ≤ 45 K
|
|
結果
|
通過測試
|
|
短時耐受電流 2.5 mm2
|
0.3 kA
|
|
短時耐受電流 4 mm2
|
0.48 kA
|
|
結果
|
通過測試
|
|
工頻耐受電壓
|
|
測試電壓設定值
|
1.89 kV
|
|
結果
|
通過測試
|
|
機械參數
|
|
開口式側板
|
是
|
|
機械強度
|
|
結果
|
通過測試
|
|
載體上的附件
|
|
DIN導軌/固定支點
|
NS 35
|
|
測試力設定值
|
1 N
|
|
結果
|
通過測試
|
|
導線損壞和松動測試
|
|
旋轉速度
|
10 rpm
|
|
rpm
|
135
|
|
導線橫截面／重量
|
0.14 mm2 / 0.2 kg
|
|
2.5 mm2 / 0.7 kg
|
|
4 mm2 / 0.9 kg
|
|
結果
|
通過測試
|
|
老化
|
|
溫度循環
|
192
|
|
結果
|
通過測試
|
|
針焰測試
|
|
暴露時間
|
30 s
|
|
結果
|
通過測試
|
|
振蕩/寬頻帶噪音
|
|
規格
|
DIN EN 50155 (VDE 0115-200):2008-03
|
|
頻譜
|
2類，B級使用壽命測試，在轉向架上進行
|
|
頻率
|
f1 = 5 Hz 到 f2 = 250 Hz
|
|
ASD等級
|
6.12 (m/s2)2/Hz
|
|
加速度
|
3.12g
|
|
每軸的測試周期
|
5 h
|
|
測試方向
|
X-, Y- 與 Z-軸
|
|
結果
|
通過測試
|
|
沖擊
|
|
規格
|
DIN EN 50155 (VDE 0115-200):2008-03
|
|
脈沖波形
|
半弦
|
|
加速度
|
30g
|
|
電擊時間
|
18毫秒
|
|
每個方向的電擊次數
|
3
|
|
測試方向
|
X-, Y- 與 Z-軸 （正向與負向）
|
|
結果
|
通過測試
|
|
環境條件
|
|
環境溫度（運行）
|
-60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。)
|
|
環境溫度（存放/運輸）
|
-25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C)
|
|
環境溫度（組裝）
|
-5 °C ... 70 °C
|
|
環境溫度（執行）
|
-5 °C ... 70 °C
|
|
允許濕度（存放/運輸）
|
30 % ... 70 %
|
|
連接符合標準
|
IEC 60947-7-1
|
|
安裝類型
|
NS 35/7,5
|
|
NS 35/15
|
![]()
![]()
